三河吉田城に関する絵図でweb上で閲覧できる絵図が多数あり
印刷物よりも高精度で見られるものもあって、
吉田城址マップを作る際に参考にした
国立国会図書館デジタルコレクション
https://www.dl.ndl.go.jp/

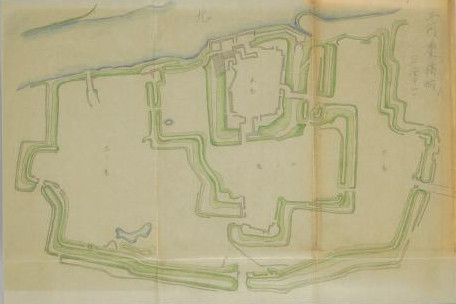

〔日本古城絵図〕 東海道之部（2）. 36 参州吉田城図〔江戸中期－末期〕
https://dl.ndl.go.jp/info:ndljp/pid/1286301
国立国会図書館デジタルコレクションより

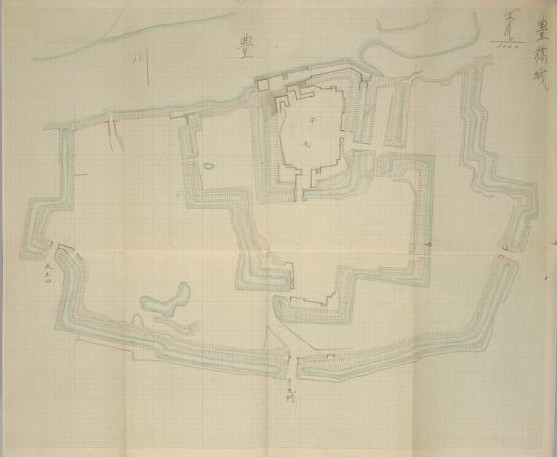

〔日本古城絵図〕 東海道之部（2）. 37 三州吉田之城図〔江戸中期－末期〕
https://dl.ndl.go.jp/info:ndljp/pid/1286302
国立国会図書館デジタルコレクションより
（私見）日本古城絵図は旧鳥羽藩主稲垣家旧蔵の城郭絵図
絵図の年代等不明ながら「37 三州吉田之城図」には本丸内に建物が描かれているが、「36 参州吉田城図」には書かれていないため、宝永地震の前と後と推測
「36 参州吉田城図」には城内の櫓等や堀等の長さが書かれている
国立国会図書館デジタルコレクション
https://www.dl.ndl.go.jp/

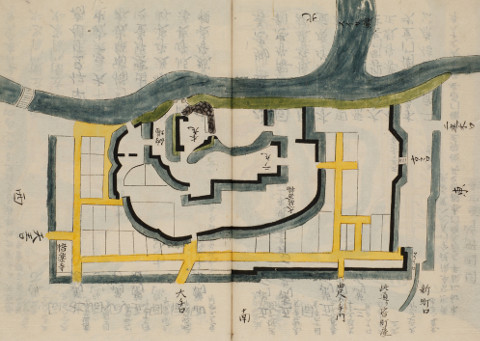

日本城郭史資料 第20冊〔昭和期〕 47
https://dl.ndl.go.jp/info:ndljp/pid/11038893?tocOpened=1
国立国会図書館デジタルコレクションより
（私見）「諸国当城之図 三河吉田」（広島市中央図書館蔵）と似ている
日本城郭史資料 第20冊〔昭和期〕 49
https://dl.ndl.go.jp/info:ndljp/pid/11038893?tocOpened=1
国立国会図書館デジタルコレクションより、一部加工

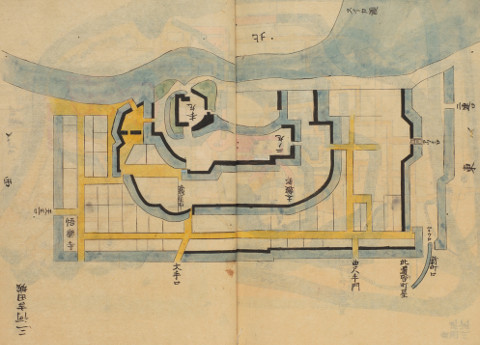

日本城郭史資料 第20冊〔昭和期〕 51
https://dl.ndl.go.jp/info:ndljp/pid/11038893?tocOpened=1
国立国会図書館デジタルコレクションより、一部加工
（私見）この他に堀の高さ・深さの記録や堀の断面写真もあるので、現地調査の結果を記録したものかもしれない
東京国立博物館デジタルライブラリ
https://webarchives.tnm.jp/dlib/
研究情報アーカイブズ
http://webarchives.tnm.jp/
主図合結記 一巻 [38] 江戸 写
https://webarchives.tnm.jp/dlib/detail/2660
東京国立博物館デジタルライブラリより、一部加工
主図合結記 二 江戸中 写
https://webarchives.tnm.jp/dlib/detail/944
東京国立博物館デジタルライブラリより、一部加工
（私見）主図合結記は多く写しがあり、年代も幾つかある（写年代は歴代城主欄で判別）オークションでも時々見かける絵図
岡山大学 池田家文庫 絵図公開データベースシステム
http://ousar.lib.okayama-u.ac.jp/ikedake/ezu/ja

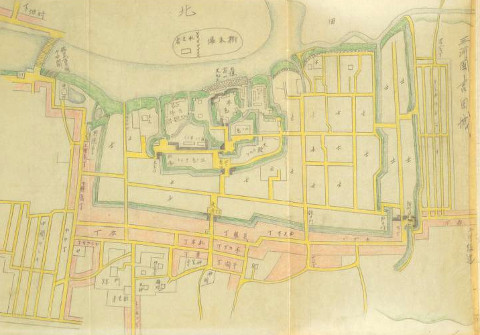

吉田城図 年代未詳
http://ousar.lib.okayama-u.ac.jp/ikedake/ezu/ja/453
参州吉田御城図 年代未詳
http://ousar.lib.okayama-u.ac.jp/ikedake/ezu/ja/457
（私見）2枚の記載内容はほぼ同じ。また、前出の「主図合結記」の図に似る部分あり
豊橋市図書館
http://www.library.toyohashi.aichi.jp/
とよはしアーカイブ（2019年6月より公開）
https://trc-adeac.trc.co.jp/WJ11C0/WJJS02U/2320105100

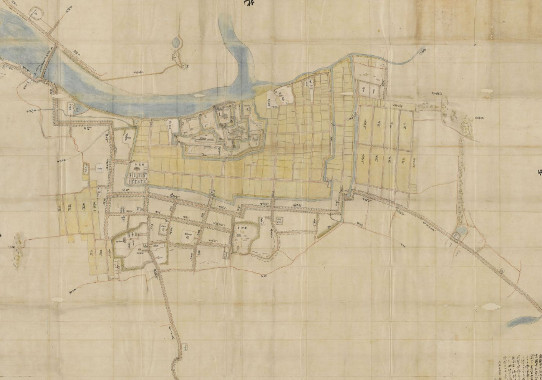

三州吉田城図 天明7年（1787）ごろ
https://trc-adeac.trc.co.jp/Html/Home/2320105100/topg/googlemap/yoshidajyo_map.html
画像提供：豊橋市中央図書館、一部加工
（私見）場内石垣等は発掘調査結果から信憑性が高いとされている絵図の一枚
印刷物だと細かいところが見えなかったものが、
とよはしアーカイブのおかげで細部を見ることが出来て有り難い。

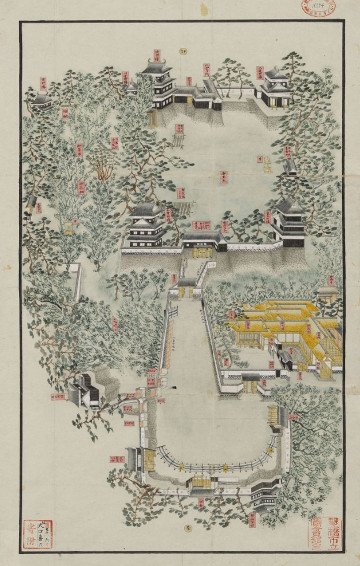

［吉田城］御本丸二之御丸略絵図 年代不明（宝永4年（1707）以降？）
https://trc-adeac.trc.co.jp/WJ11F0/WJJS07U/2320105100/2320105100200050/mp000010
画像提供：豊橋市中央図書館、一部加工
（私見）江戸時代後期に書かれた鳥瞰図風で着色された絵図
現在の本丸広場（吉田城本丸跡）の案内板にも使われている

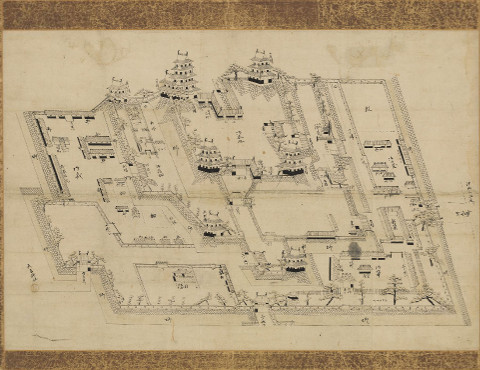

吉田城図 年代不明
https://trc-adeac.trc.co.jp/WJ11F0/WJJS07U/2320105100/2320105100200050/mp000020
画像提供：豊橋市中央図書館、一部加工
（私見）江戸時代後期に書かれた鳥瞰図風の絵図、石垣の場所など事実と違うが点あり、吉田城の完成形イメージ図との意見も聞いたことあり
紹介の絵図の他にも
とよはしアーカイブでは江戸時代の絵図の他、明治・大正・昭和の地図や明治初期の地籍図（豊橋市土地宝典）などもあり、吉田城址の痕跡探しや軍隊駐屯時代の様子をうかがうことが出来る
